Las fuentes de alimentación de 24VDC son el corazón de cualquier cuadro eléctrico industrial moderno: alimentan el PLC, los módulos de E/S, los sensores, las electroválvulas y los circuitos de mando. Phoenix Contact es uno de los fabricantes de referencia en este segmento. Te explico cómo seleccionar la fuente correcta y los errores más comunes en su instalación.
¿Por qué 24VDC? El estándar industrial
La tensión de 24VDC es el estándar de facto en la automatización industrial para circuitos de mando, señales de sensores y actuadores. Es suficientemente alta para transmitir señales con inmunidad al ruido en distancias de hasta 100 metros, suficientemente baja para ser segura al tacto en condiciones normales (SELV según EN 60950), y es la tensión de trabajo de prácticamente todos los PLCs, módulos de E/S, sensores industriales y electroválvulas actuales.
Gamas de fuentes monofásicas Phoenix Contact

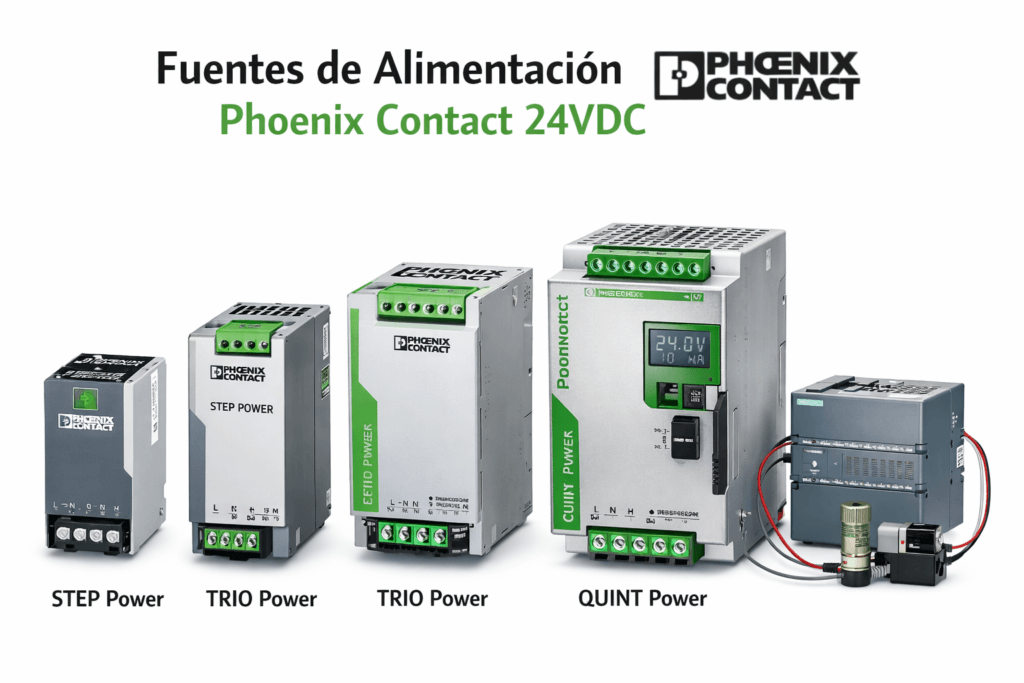

Phoenix Contact ofrece tres gamas principales de fuentes monofásicas: STEP Power (gama económica para aplicaciones estándar, corrientes de 0,45 A a 20 A, sin diagnóstico avanzado), QUINT Power (gama premium con arranque cinético que proporciona hasta 4 veces la corriente nominal durante 5 ms para arrancar cargas de alta inercia, con display de diagnóstico y salida de señal de aviso), y TRIO Power (gama media, equilibrio entre precio y prestaciones). Para instalaciones industriales exigentes, la gama QUINT es la elección correcta.
Cómo calcular la corriente necesaria de la fuente
Suma las corrientes nominales de todos los consumidores de 24VDC del cuadro: PLC (consulta el manual de la CPU, típicamente 0,8 A a 2 A según modelo), cada módulo de E/S digital (0,1 A a 0,3 A por módulo), módulos de E/S analógicos (0,15 A a 0,5 A), sensores (0,05 A a 0,15 A cada uno), electroválvulas (0,2 A a 0,8 A cada una). Suma el total y añade un factor de reserva del 30%. Si el resultado es 8 A, elige una fuente de 10 A mínimo.
Arranque cinético QUINT: por qué importa
El arranque cinético (Kinematic Start) de las fuentes QUINT proporciona hasta 4 veces la corriente nominal durante 5 milisegundos al detectar un pico de demanda. Esto es crítico para el arranque de electroválvulas (que tienen corriente de atracción de 2 a 4 veces la corriente de mantenimiento), relés con bobinas de alta inductancia y cualquier carga inductiva. Sin arranque cinético, la fuente puede limitarse en el arranque, la tensión cae y el equipo no arranca o arranca con fiabilidad reducida.
Salida de señal de aviso: monitorización de la fuente
Las fuentes QUINT tienen una salida de señal de aviso (Ready contact) que indica el estado de la fuente: tensión de salida dentro de rango y temperatura de la fuente dentro de límites. Esta salida se conecta a una entrada del PLC para monitorizar el estado de la fuente desde el programa. Si la fuente falla o la tensión de salida baja del rango aceptable, el PLC lo detecta y puede activar una alarma en el HMI o el SCADA antes de que la instalación se detenga por falta de alimentación.
Instalación correcta: los errores más comunes
Los errores más frecuentes en la instalación de fuentes de 24VDC son: no poner fusible en la salida de 24VDC (la fuente protege el transformador pero no los cables de distribución en el cuadro), instalar la fuente con ventilación insuficiente en el cuadro (las fuentes necesitan circulación de aire vertical libre), colocar la fuente cerca de fuentes de calor (resistencias de frenado, transformadores grandes), y no poner el conductor de tierra de la carcasa a la barra de tierra del cuadro.
| 💡 Regla del 70%: por qué no cargar la fuente al 100% Las fuentes de alimentación trabajan de forma más eficiente y con mayor vida útil cuando trabajan al 70-80% de su corriente nominal. Una fuente de 10 A cargada continuamente a 10 A trabaja a temperatura máxima y su vida útil se reduce. La misma fuente cargada a 7 A trabaja fresquita y dura más. Por eso el factor de reserva del 30% no es un capricho: es ingeniería de fiabilidad. |
