Optoacopladores en automatización industrial: cómo funcionan y cuándo usarlos

El optoacoplador es uno de los componentes más utilizados en la interfaz entre circuitos eléctricos de distinto potencial en la industria. Está dentro de cada módulo de E/S de un PLC, en los variadores de frecuencia, en los sistemas de control de potencia. Entender cómo funciona y cuándo es necesario te ayuda a resolver problemas de interferencias y a diseñar mejores sistemas.

¿Qué es un optoacoplador y cómo funciona?

Un optoacoplador (también llamado optoaislador) es un componente electrónico que transmite una señal eléctrica entre dos circuitos completamente aislados galvánicamente usando luz. En el lado de entrada hay un LED infrarrojo: cuando circula corriente por él, emite luz. En el lado de salida hay un fototransistor o fototriac: cuando recibe la luz del LED, conduce corriente. Entre el LED y el fototransistor hay una separación física y dieléctrica que garantiza el aislamiento galvánico entre ambos circuitos. La tensión de aislamiento típica es de 1.000 a 5.000 VAC entre entrada y salida.

¿Por qué es necesario el aislamiento galvánico?

En una instalación industrial conviven señales de distintos potenciales y distintas tierras: la red de 400VAC con su tierra de protección, el bus de 24VDC del cuadro con su referencia de 0V, las señales analógicas de instrumentación con sus propias referencias, y las tierras del chasis de distintas máquinas. Cuando estos circuitos están conectados entre sí sin aislamiento, las diferencias de potencial entre tierras (que pueden llegar a varios voltios) generan corrientes de tierra que provocan errores en las señales analógicas, falsas activaciones de entradas digitales y fallos intermitentes difíciles de diagnosticar.

Optoacopladores en los módulos de E/S del PLC Siemens

Cada entrada digital de un módulo de E/S del PLC S7-1200 o S7-1500 tiene un optoacoplador interno que separa la señal de campo (24VDC externo con su propia referencia) del circuito lógico del PLC (con su propia tensión de alimentación interna). Este aislamiento protege el PLC de transitorios y picos de tensión en el campo, que de otro modo podrían dañar la electrónica del controlador. Lo mismo ocurre en las salidas digitales de transistor.

Optoacopladores externos: cuándo y por qué añadirlos

Aunque los módulos de E/S del PLC tienen optoacopladores internos, a veces es necesario añadir optoacopladores externos al cuadro. Casos típicos: interfaz entre circuitos de mando de 230VAC y señales de 24VDC sin relé, aislamiento de señales analógicas entre equipos con distintas referencias de tierra, protección adicional de entradas de PLC en entornos con muchos transitorios o arcos (equipos de soldadura, contactores grandes), y cualquier situación donde la diferencia de potencial entre las tierras de dos equipos supera los 50V.

Tipos de optoacopladores industriales

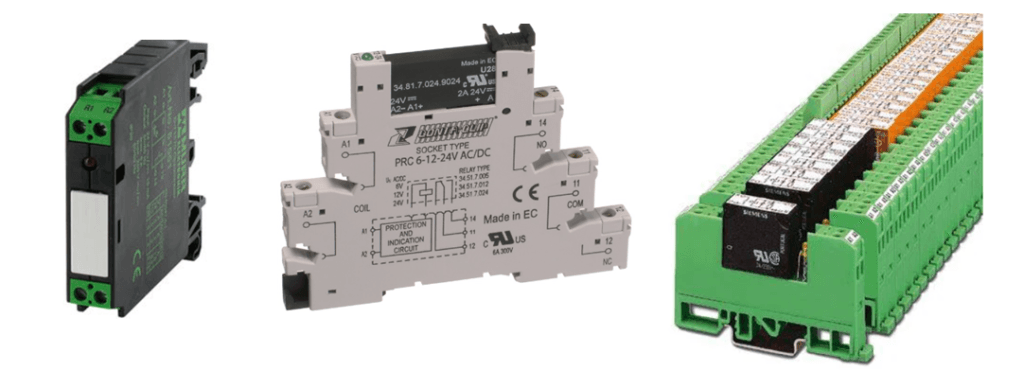

Los tipos más usados en aplicaciones industriales son: optoacopladores de señal digital DC (los más comunes, para señales lógicas de 5V a 24VDC, como el 4N25 o el PC817), optoacopladores de alta velocidad para señales de encoder o comunicación serie (con tiempos de respuesta inferiores a 1 microsegundo), optotriac para control de cargas de CA desde señales DC (muy usados en reguladores de potencia y dimmers industriales), y módulos de optoacopladores industriales tipo Finder o Phoenix Contact para montaje en carril DIN con varias entradas/salidas simultáneas.

Diferencia entre optoacoplador y relé de señal

Un relé de señal convencional también aísla galvánicamente dos circuitos, pero usando un contacto mecánico. La diferencia práctica es: el optoacoplador es más rápido (microsegundos vs milisegundos), tiene vida útil ilimitada (no hay contacto mecánico que se desgaste), no genera arco al conmutar (no interfiere electromagnéticamente), pero solo conduce en un sentido (los contactos de relé son bidireccionales). Para señales de alta velocidad, alta frecuencia de conmutación o entornos con requisitos de EMC estrictos, el optoacoplador gana. Para señales de potencia o bidireccionales, el relé sigue siendo la solución.

💡 Aplicación práctica más frecuente en cuadros industriales Interfaz entre la salida de transistor (24VDC) del PLC y la bobina de un contactor de 230VAC sin usar un relé intermedio: un optotriac en el cuadro recibe la señal de 24VDC del PLC y controla directamente la bobina de 230VAC del contactor. Elimina el relé de señal, ahorra espacio en el cuadro y mejora la fiabilidad al eliminar un componente con contacto mecánico.
